SYSTEM 3
旋轉門鉸鍊
FritsJurgens的System 3旋轉門鉸鏈可為您提供完美的解決方案。
- 定點位置為0˚，90˚，180˚和270˚
- 自動開、關功能
- 專利彈簧系統
360˚旋轉鉸鏈
FritsJurgens System 3 具有3個功能：旋轉、關閉和定位。本樞紐鉸鍊可360°旋轉，並在每四分之一圈定位。
完美作動
歸功於 SYSTEM 3的創新設計，門僅需輕輕觸摸即可開始移動，藉由專利的彈簧結構，門可繼續自行旋轉。
門片由 45º向兩個方向轉動，並朝所移動的方向停止。透過精確的阻尼系統，門片經過2次轉動便可定位。
FRITSJURGENS SYSTEM 3 天地無須特殊結構性補強
門片重量極限: 高達 500 KG
最小門厚限制: 40 mm
快速與簡易安裝
無須保養維護
新裝潢或汰舊替換皆合適
門片輕鬆可調至定位
適用於木門、金屬門、帶框玻璃門與大型複合門片
針對單開或雙向開門設計
針對內門或外門設計
針對住家或商空環境設計
 |

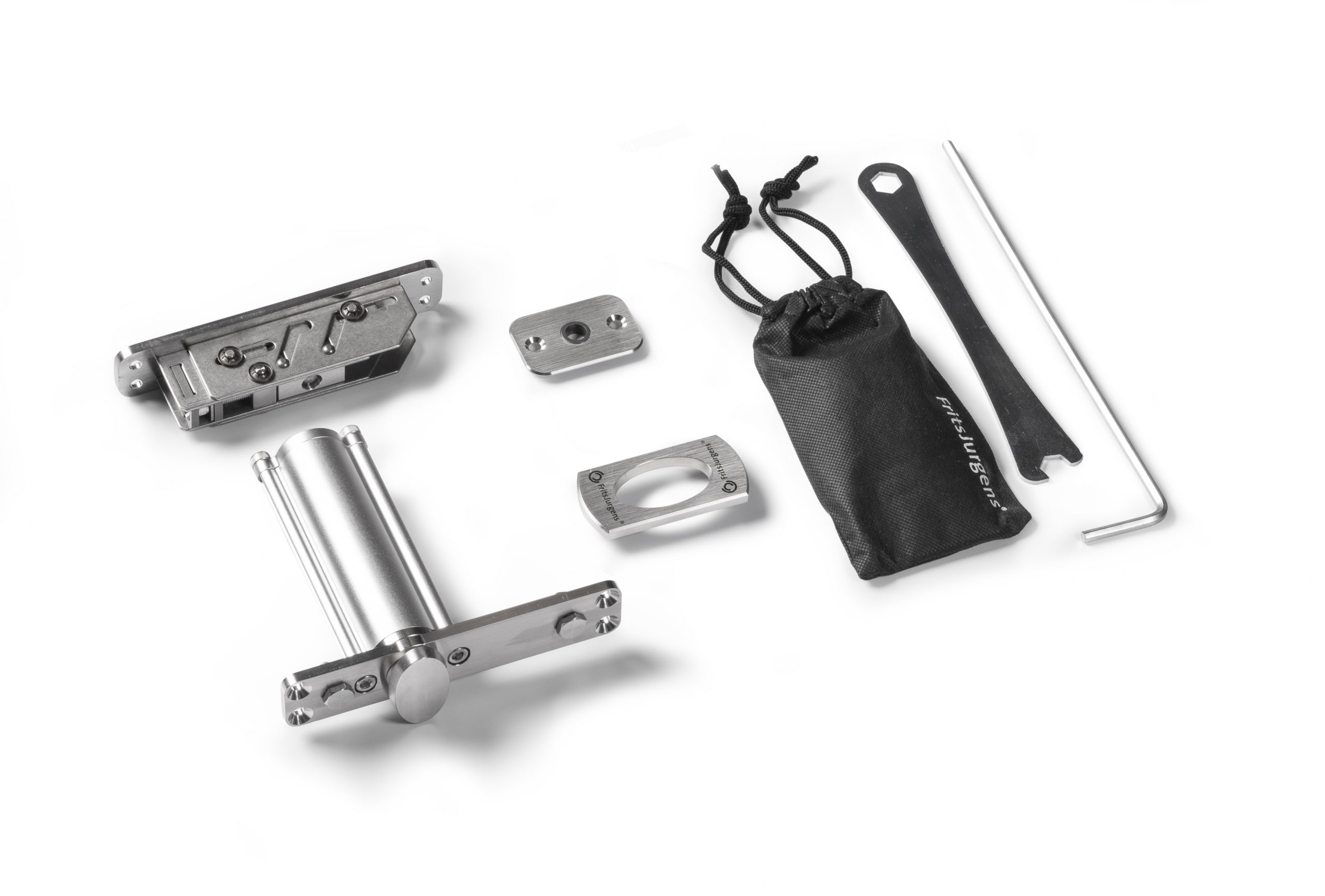

天花板定位片
天花板安裝不鏽鋼定位片. 頂部鉸鍊無縫嵌入天花板定位片的中心孔。
門片頂部鉸鍊
利用頂部鉸鍊的插銷塞入天花板定位孔中。門片轉動時插銷順勢帶入孔洞中固定。

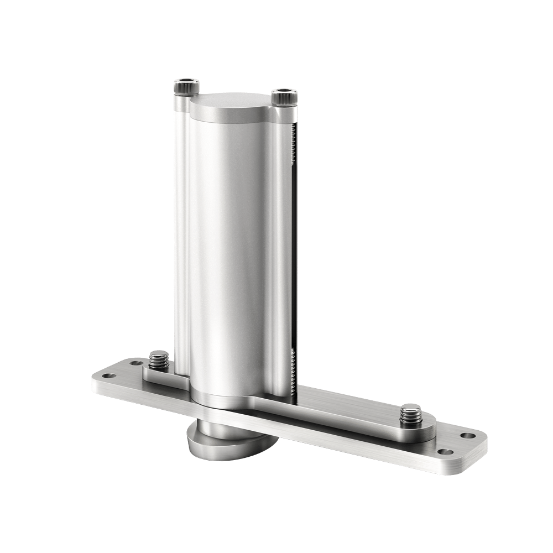

SYSTEM 3本體
System3 整合於門片底部。本體下的橢圓鉸鍊帶入樓地板定位片作為固定。
樓地板定位片
地板安裝帶有中空橢圓形的定位片。鉸鍊本體密合嵌入定位片的橢圓孔中。
最大載重限制
500 KG最小門厚限制
40 mm定位功能
0º、90º、180º 和 270º門片安裝所需四周縫隙距離
門下:13 mm
門上:
最小 4 mm, 最大 10 mm.
左右門縫:
CAP CALCULATION
